產品簡介：
伸縮器也稱伸縮節、膨脹節、補償器。伸縮器在一定范圍內可軸向伸縮，也能在一定的角度內克服管道對接不同軸向而產生的偏移，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其最大伸縮量就起到限位，確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動
銷售熱線：
13679111256
產品介紹
名稱：S313伸縮器
伸縮器性能特點：
伸縮器也稱伸縮節、膨脹節、補償器。伸縮器在一定范圍內可軸向伸縮，也能在一定的角度內克服管道對接不同軸向而產生的偏移，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其大伸縮量就起到限位，確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動
產品特點
減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。套管式伸縮器為各種給排水管道、水塔、水泵、水表、閥門的安裝拆換提供了極大方便，給長距離管路因溫差伸縮起到了很好的調節作用。
伸縮器安裝注意事項：
1.安裝應在大與小長度之間，可根椐實際情況進行調整。
2.安裝時，松開填料壓盤各螺栓，調整好安裝長度，并將兩端與管子(或閥門、水表)按設計要求安裝好，再檢查填料是否放好，后壓上填料壓盤，用對角法擰緊螺栓切勿壓偏，使其起到止漏作用。
3.伸縮器安裝在止回閥后。
4.伸縮器兩端必須設置支墩，它本身不承受軸向拉力，必要時可加防拉脫。
|
|
|
|
產品性能

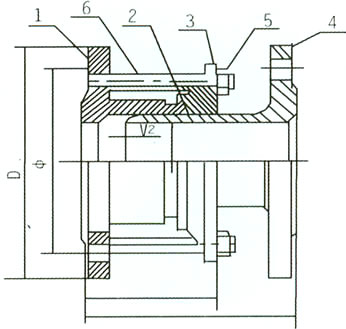

S313型伸縮器材料表
| 序號 | 名稱 | 數量 | 材料 |
| 1 | 本體 | 1 | HT200 QT40-15 Q235 |
| 2 | 密封圈 | 1 | 丁腈橡膠 |
| 3 | 壓髓 | 1 | HT200 QT40-15 Q235 |
| 4 | 套管法蘭 | 1 | HT200 QT40-15 Q235 |
| 5 | 螺母 | - | 30#鋼 |
| 6 | 螺栓 | - | 35#鋼 |
S313型伸縮器基本尺寸
| DN (mm) |
法蘭連接尺寸 | 安裝尺寸 | 重量 (公斤) |
|||||
| D | ￠ | n—d | 短長度 | 安裝長度 | 大長度 | 伸縮量 | ||
| 50 | 165 | 125 | 4—18 | 170 | 200 | 230 | 60 | 9.8 |
| 65 | 185 | 145 | 4—18 | 170 | 200 | 230 | 60 | 12.1 |
| 80 | 200 | 160 | 8—18 | 170 | 200 | 230 | 60 | 14.23 |
| 100 | 220 | 180 | 8—18 | 225 | 260 | 295 | 70 | 19.55 |
| 120 | 250 | 2IO | 8—18 | 225 | 260 | 295 | 70 | 23 |
| 150 | 285 | 240 | 8—22 | 225 | 260 | 295 | 70 | 30.55 |
| 200 | 340 | 295 | 8—22 | 225 | 260 | 295 | 70 | 40.7 |
| 250 | 395 | 350 | 12—22 | 225 | 260 | 295 | 70 | 53.5 |
| 300 | 445 | 400 | 12—22 | 280 | 330 | 380 | 100 | 75.5 |
| 350 | 505 | 460 | 16—22 | 280 | 330 | 380 | 100 | 91 |
| 400 | 565 | 515 | 16—26 | 280 | 330 | 380 | 100 | 112 |
| 450 | 615 | 565 | 20—26 | 280 | 330 | 380 | 100 | 127 |
| 500 | 670 | 620 | 20—26 | 300 | 360 | 420 | 120 | 147 |
| 600 | 1780 | 725 | 20—30 | 300 | 360 | 420 | 120 | 235 |
| 700 | 895 | 840 | 24—30 | 300 | 360 | 420 | 120 | 269 |
| 800 | 1015 | 950 | 24—33 | 300 | 360 | 420 | 120 | 326 |
| 900 | 1115 | 1050 | 28—33 | 335 | 400 | 465 | 130 | 394 |
| 1000 | 1230 | 1160 | 28—33 | 335 | 400 | 465 | 130 | 451 |
| 1200 | 1455 | 1380 | 32—39 | 335 | 400 | 465 | 130 | 648 |
| 1400 | 1675 | 1590 | 36—42 | 345 | 420 | 495 | 150 | 869 |
| 1600 | 1915 | 1820 | 40—48 | 345 | 420 | 495 | 150 | 1175 |
| 1800 | 2115 | 2020 | 44—48 | 360 | 440 | 520 | 160 | 1406 |
| 2000 | 2325 | 2230 | 48—48 | 360 | 440 | 520 | 160 | 1649 |
